三次元旋振筛安装使用说明书
感谢您购买欧霖佳机械三次元旋振筛，欧霖佳机械满怀信心地将这台设备交给您，它是我们用专业技术在严格质量控制下生产的!
● 在使用本设备以前请仔细阅读此使用说明书，如因使用或保养不当造成的损失，欧霖佳机械不承担责任。
● 有任何故障或不解之处，请及时电告欧霖佳机械服务中心，取得相关技术支持。
● 需要售后服务时，请整理问题电传至欧霖佳机械服务中心，以便派售后服务人员处理或做对应处置。
● 为避免失误，请在设备使用前认真检查设备是否试运行正常（如噪声、振幅、电流、筛网、电动机运行方向等），因设备已有的故障造成的损失，欧霖佳机械不承担任何责任。
● 请将本说明书妥善保管，以便查阅。
特别注意：
● 设备四周与墙壁或围栏应有10厘米以上的距离。
● 电源必须符合要求：3相 380V 50Hz。
● 设备运行时不得用手接触任何部位。
● 不得用水冲洗电动机以及电路部分。
● 如有任何问题，必须先行切断电源，报我公司售后处理。
旋振筛工作原理与主要结构
旋振筛由直立式振动电机作激振源，电机上、下两端各安装有偏心块，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动由振动体传递给筛面，筛面上的物料运行轨迹呈螺旋式由内向外扩散，故又称作三次元旋振筛。

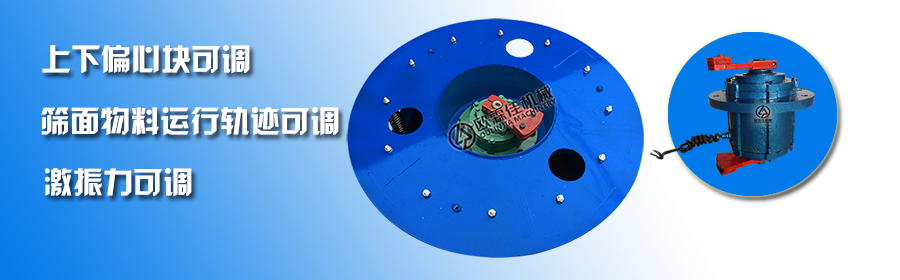

旋振筛振动电机上部偏心块产生水平振幅，下部偏心块产生垂直振幅，通过增加或减少上下偏心块的重量，可以调节旋振筛的水平或垂直振动幅度，以适合不同比重物料的筛选工作。
调节振动电机上、下两端偏心块的相位角，可以改变物料在筛面上的运动轨迹。

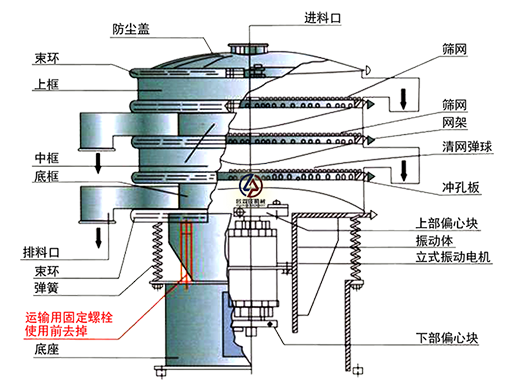

旋振筛结构图

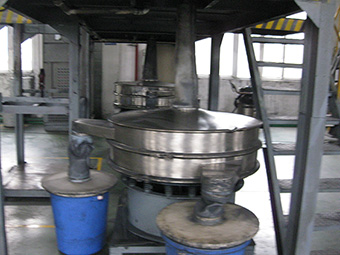

一、设备安装

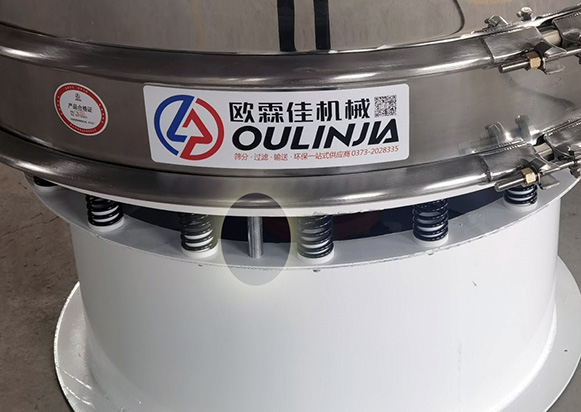

1、当旋振筛安放到特定位置后，首先拆除运输支撑架（位于振动弹簧处，见图1）。
（图1）

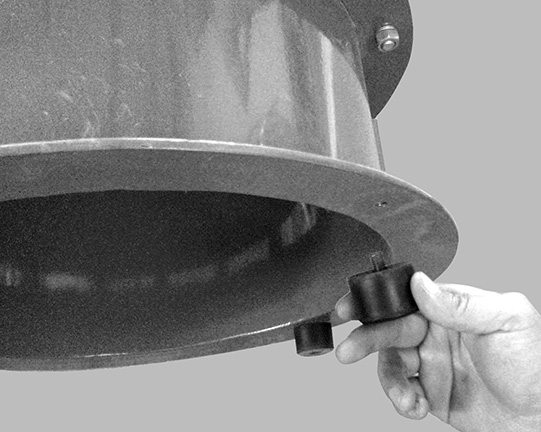

2、视使用者需要是否把设备固定或安装减震地脚座（见图2），但注意本设备必须处在水平位置，否则，会影响本机的运转。设备的电源线必须要与保护电机装置的开关相连接。
（图2）

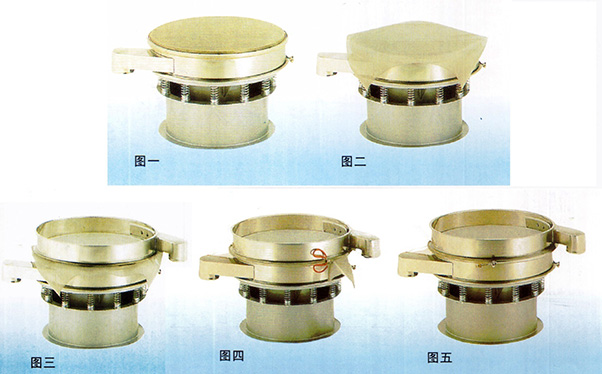

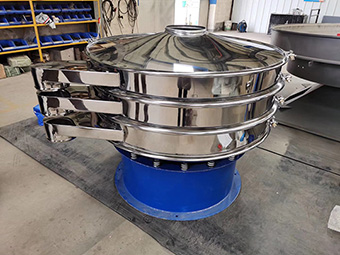

3、旋转设备排料口至合适位置，为方便运输，欧霖佳机械在设备出场时会将设备所有出料口重叠放置，在实际使用种应将各出料口旋转至合适位置使用（见图3图4）。
（图3） （图4）
二、运转前检查
1、机身是否处在水平状态。
2、机座是否固定妥当。
3、细网是否铺平。
4、机身框架的束环螺丝是否锁紧。
5、进料管与筛网间的距离是否足够。
6、机身是否接触到其他物品。
三、试运行
1、如果第二项所示的各项都没有问题，可将设备通电，查看电机运转方向是否正确（普通旋振筛建议逆时针旋转，详细可参考欧霖佳机械旋振筛电机角度调整说明）。
2、检查设备运行有无异响，设备空运转时应除正常激振力声音与清网弹球声音外不应有其他多余噪音，如有多余噪音应立即停机检查排除异响（一般异响源：设备安装不平、设备螺栓有松动、机内有异物、设备触碰其他）。
3、一切正常后则可以把少许需要筛分或过滤的原料，倒入筛网中心位置，视原料的流动方向、角度、速度及处理量等加以调整设备及电机角度。
四、换细网方法
※结构方法一（子母式网架）：
1、先把束环螺丝松开卸下上框，取出网架。
2、取下绷网环，把已损坏的细网取下，代之以新的细网。
3、把细网平铺在粗网上，装上绷网环并适当拉紧筛网边缘（不必过紧，过紧绷网环容易脱落，
4、筛网的张紧度是靠筛框的压力与束环锁紧力）。
5、把四周突出绷网环外的细网除预约两公分外，其余全部剪掉。
6、装好细网带上密封胶条，将网架放回底框上（带清网弹球的机型应先将弹球球环冲孔板安放妥当），依次装上上框与束环。
7、用扳手锁紧束环，用软缒子均匀敲打束环四周再将铜螺母锁紧，换细网即告完成。

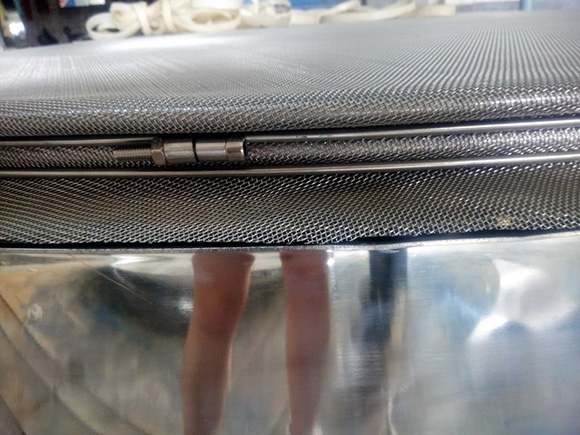

※结构方法二（双箍网架）：
1、先把束环螺丝松开卸下上框，取出网架。
2、拆下双箍取下旧筛网铺上新筛网。
3、先安装下筛箍固定好筛网（不必过于拉紧筛网，为上筛箍预留一点空隙），安装上筛箍箍紧筛网，锁紧上下筛箍直至筛网张紧即可。
4、后续同结构方法一。
五、换粗网方法
更换粗网需要借助专业工装安装，粗网如破损，可自行修理，如果无法修理，请即送回欧霖佳机械修理，宜多一组粗网备用。
六、故障排除
※电机运转不良
检验项目 | 处理方法 |
1、确认电源 | 打开开关 |
2、电缆线长度不足使接触不良 | 换电缆线 |
3、电缆是否断线 | 换电缆线 |
4、单向动转而线圈烧掉 | 换电机 |
5、注入过多润滑油 | 持续运转 |
※异常声音
检验项目 | 处理方法 |
1、运输支撑未拆除 | 检查并拆除运输支撑 |
2、束环螺丝未锁紧 | 锁紧铜螺母 |
3、束环未安全嵌合 | 检查束环是否完全卡住上下筛框 |
4、设备底座不稳定 | 检查地面是否水平并将设备安放于水平地面 |
5、设备触碰其他 | 设备外围至少预留100mm自由空间 |
6、机内有异物 | 拆机检查 |
7、电机螺丝为锁紧 | 拆机检查并锁紧所有螺栓 |
※物料无法自动排出
检验项目 | 处理方法 |
1、电机运转方向 | 更换电源线接触顺序 |
2、上下偏心块的夹角过大 | 使角度小于75度 |
3、上下偏心块位置错误 | 面对设备上偏心块在左下偏心块在右 |
4、筛网张紧度 | 筛网过松导致不排料，应及时调整筛网张紧度 |
※细网易破损
检验项目 | 处理方法 |
1、物料直接冲击筛面 | 进料口加装缓冲器 |
2、 | 重装或更换筛网并调整筛网张紧度 |
3、粗网已破损 | 更换粗网 |
4、密封胶条破损 | 更换 |
5、设备产能超负荷 | 减产 |
※筛框出口开裂
检验项目 | 处理方法 |
1、衔接过重之管或吊重物 | 使出口隔离 |
2、束环没有均匀锁紧 | 锁紧束环 |
七、机械保养
※ 日常保养：
1、启动前：(A)检查粗网及细网有无破损(B)每一组束环是否紧锁。
2、启动时：(A)注意有无异常杂音(B)电源是否稳定(c)振动有无异状。
3、使用后：每次使用完毕即清理干净。
※定期保养：
1、定期检查粗细网和弹簧有无疲劳及破损，机身各部位是否因振动而产生损坏。
2、电机运行两周左右，必须补充一次适时的锂基润滑脂(ZL一3)。（注：如使用为密封电机则无需此项）；累计运行1500小时，检查轴承，若损坏时立即更换。
※特别提示
任何致电欧霖佳机械查询有关振动筛分·过滤机资料时，敬请一并提供下列资料，以便对贵方的查询能作出迅速准确的回复：
1、需处理原料：名称、粒度结构、比重、含水量、粘度、温度、其他
2、使用之目的：去杂、过滤、分级、整粒、其他
3、处理量：公斤／小时、公升／小时
4、筛网规格(目数或孔径)及筛分级数
5、工作运转时间
6、其他特殊要求：如：耐温、耐介质等。
