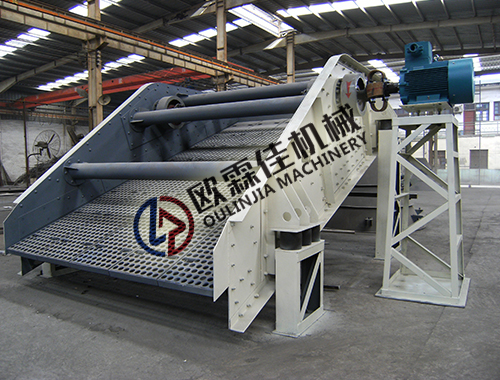

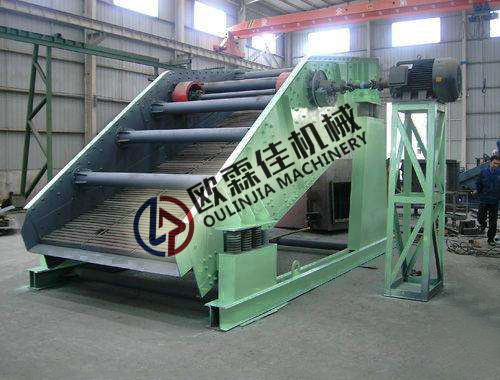

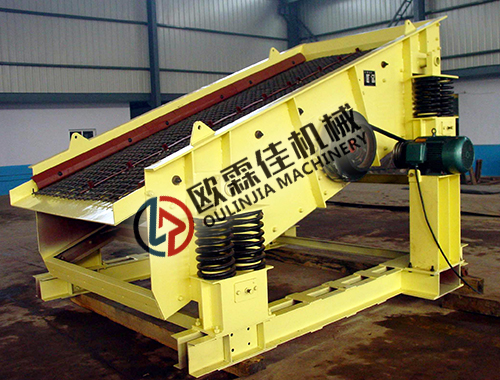

圆振动筛概述

       圆振动筛是新乡市欧霖佳机械有限公司主营产品之一，圆振动筛是指物料在网面上做圆形向前运动，用于煤炭、冶金、矿山等部门作产品分级用，该圆振筛机处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便等特点。

       驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷； 振动器采用块偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命；传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。电动机安装在筛框的左侧，也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

结构和主要优点

       圆振动筛结构：主要由筛箱、激振器、悬挂（或支承）装置及电动机等组成。电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心惯性力作用，使筛箱获振动。改变激振器偏心块的角度与重量，可获得不同振幅。

   主要优点

      1、由于筛箱振动强烈，减少了物料堵塞筛孔的现象，使筛子具有较高的筛分效率和生产率。、

      2、构造简单、拆换筛面方便。

特点

        1、采用独立式块偏心激振器产生激振力，激振力强劲均匀；

        2、箱体与连接横梁采用高强度螺栓固定，结构简单，维修方便快捷；

        3、采用万向联轴器联动激振器，柔性连接，运转平稳；

        4、采用小振幅，高频率，大倾角结构，使该机筛分效率高、处理最大、寿命长、电耗低、噪音小。

       圆振动筛广泛应用于煤炭、冶金、矿山、建材、交通、能源、化工等行业的产品分级。

型号标示

           2    Y    A    H   18   36

           ┬    ┬    ┬    ┬    ┬    ┬

           │    │    │    │    │    └───────  筛面长度（分米）

           │    │    │    │    └─────────  筛面宽度（分米）

           │    │    │    └───────────  重型筛（轻型不注）

           │    │    └────────────　轴偏心（K：块偏心）

           │    └──────────────  圆运动

           └───────────────  双层筛板（单层不注）

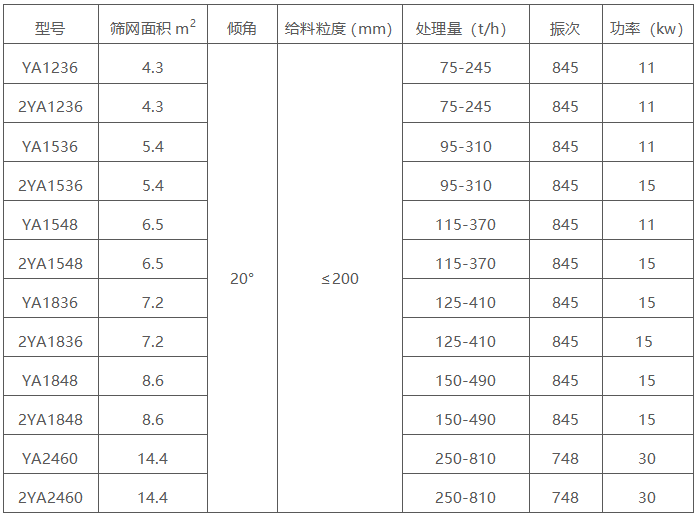

主要技术参数
