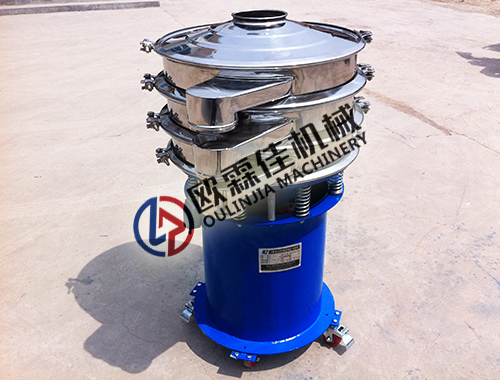

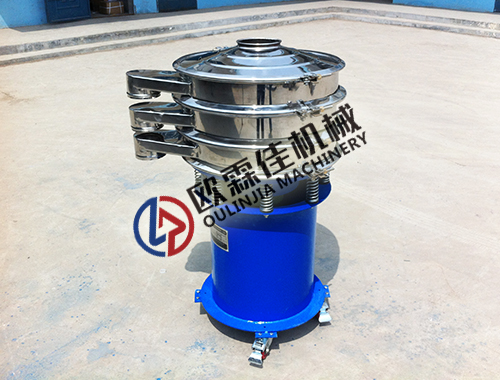

移动型旋振筛底座下部安装有带锁止功能的万象滑轮，可随时移动至另一工位进行筛分工作。

三次元旋振筛概述

        三次元旋振筛（简称“旋振筛”）是欧霖佳机械主营产品之一，是一种高精度筛分机，总的功能是把干物料分离成不同的粒径组或从液体中分离出固体。被筛选物料由筛分机上方进料口落入筛面，物料在离心电机产生的三次元振动下在筛面进行螺旋扩散运动，粒径较小物料透过筛孔自由落下，每种规格的物料均由可360度任意旋转排料口自动排出完成筛分工作（图片中排料口重叠是为运输方便，实际使用中每一排料口均可360任意旋转）。

        旋振筛具有噪音低、密封性好、效率高、能耗低、操作简单等特点，设备操作人员可以设定物料穿过筛网的速度和网上运行轨迹，为需要筛分的产品提供较大的处理能力和筛分效率；无论是湿物料或是干物料、重质或轻质、粗?；蛳噶?，均可使用旋振筛进行有效的筛选、除杂、过滤工作。

        旋振筛能把各类浆液中的非溶性固体物质迅速排出，并连续排渣；单台旋振筛过滤量高达100立方。

        分级就是把颗粒、粉末分成大小不同的粒子段；单台旋振筛可配置1-5层筛网能连续分选出2-6个粒级并控制较窄的力度范围。

工作原理

        三次元旋振筛由直立式振动电机作激振源，电机上、下两端各安装有偏心块，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动由振动体传递给筛面，筛面上的物料运行轨迹呈螺旋式由内向外扩散，故称作三次元旋振筛。

        上部偏心块产生水平振幅，下部偏心块产生垂直振幅，通过增加或减少上下偏心块的重量，可以调节旋振筛的水平或垂直振动幅度，以适合不同比重物料的筛选工作。

        调节振动电机上、下两端偏心块的相位角，可以改变物料在筛面上的运动轨迹。

工作模拟与行业应用

标准结构与型号

       1层式旋振筛安装1个目数的筛网（例80目），有两个排料口（上排料口排粗料，下排料口排细料），依次2层安装2个目数的筛网（例80目、100目）三个排料口，上图为3层旋振筛，可同时筛分出四种大小不同规格的物料。

        三次元旋振筛型号以标准直径与几层网架命名。

部分细节

主要参数
