歐霖佳機械超聲波系統使用說明

1、歐霖佳機械生產的超聲波系統與振動篩分別供電，振動篩為三相供電，超聲波電源為單相供電，二者均需可靠接地。

2、超聲波諧振電源后面板接線盒中有紅色（正極）和黑色（負極）兩個接線柱，請分別把超聲波連接電纜的紅色與藍色線與之連接，并檢查連接可靠。連接電纜的航空插頭端與換能器連接，并保證密封固定牢固。

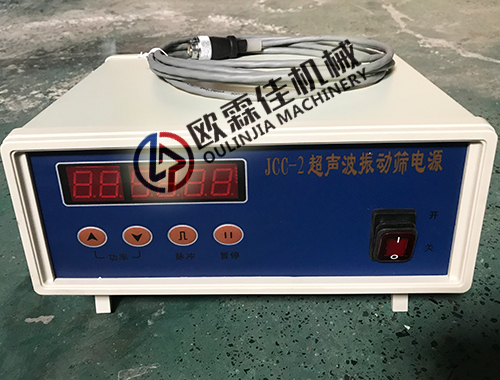

3、接好超聲波諧振電源電源及超聲波連接電纜線，檢查無誤后打開超聲波電源開關。隨著一聲“滴”的聲響， 超聲波諧振電源起動，顯示窗口顯示“P0”，并進入自檢狀態。幾秒鐘后顯示窗口顯示工作電流，頻率自動搜索， 30 秒后超聲波諧振電源進入正常工作狀態。用手觸篩網，篩網振感明顯。

4、超聲波諧振電源共有 2 種工作狀態：連續工作狀態（左邊窗口顯示： Cn，n 為 1~9 數字）和脈沖工作狀態（左邊窗口顯示：Hn，n 為 1~2 數字），正常為連續工作狀態。在連續工作狀態下，按脈沖鍵，進入脈沖工作狀態。在脈沖狀態下按脈沖鍵，返回連續工作狀態。在連續工作狀態下按暫停鍵，超聲波暫停輸出，再次按暫停鍵，超聲波輸出恢復并重新自動搜索一次。

      4.1、連續工作狀態：連續工作狀態可進行功率調節。在連續工作狀態下按調節按鍵（ ▲   、 ▼  ）可以進行功率變換，其中 C9 功率最大，C1 功率最小（調功率時左邊窗口 Cn 閃爍，選好功率檔位后按“脈沖”鍵進行確認，窗口閃爍停止， 此狀態記憶保存）。

      4.2、脈沖工作狀態：在連續工作狀態下按脈沖鍵進入脈沖工作狀態。以當前連續工作狀態為 C5 功率檔為例，脈沖工作方式描述為：在 C5 功率檔工作 1 秒，然后停止輸出 0.5 秒鐘，依次循環。脈沖工作狀態設有 2 檔（H1、H2），H2 檔比 H1 檔脈沖電流工作時間稍長。在脈沖工作狀態下按調節按鍵， 可以進行檔位變換（左窗口 Hn 閃爍，選好檔位后按脈沖鍵確認，窗口閃爍停止）。在 Hn 不閃爍的時候按脈沖鍵，返回到連續工作狀態。

其它注意事項

在使用歐霖佳超聲波篩分系統前，請仔細閱讀本注意項，按說明操作，以免造成設備不必要的損壞。

1、超聲波諧振電源工作輸入電壓為交流 220V。超聲波功率輸出由機箱后面板接線盒引出線。其中棕（紅）色為“+”極，蘭（黑）色為“-”極。接線時一定要注意電壓極性，不準接錯線。

2、在能夠滿足生產要求的情況下，功率檔位調低些較好。最大電流不要超過 0.4.

3、網架沒有負載即網架沒有繃網的時候，請勿打開超聲波電源。否則，容易造成電源過流和網架及換能器的損壞。

4、篩網一定要繃緊，否則影響超聲波輸出及振動效果。

5、換能器航空插頭對接螺絲一定要擰緊，并用絕緣膠帶包好，防止進粉塵。在使用中注意保護此連接件。

6、在機器開動前檢查換能器與連接線插頭的螺母是否上緊，換能器與網架是否上緊。在使用過程中，注意機箱與換能器間連接線的保護，連接線及換能器插座要注意防潮，連接插頭及插座不準進水。

7、如果物料導電，請把超聲波連接線加長，把超聲波諧振電源與篩分現場隔離，以防止物料進入電源箱中引起短路。

8、如發現機箱中風扇噪音大，或轉動不暢，請更換風扇。機箱放在通風處，勿包裹或覆蓋其它物品。

9、更換篩網時，網架內環（共振環）上的殘膠用鋒利的壁紙刀刮去，請勿用角磨機砂輪打磨，以防止破壞共振環。

10、歐霖佳公司生產的超聲波系統每套包括一臺諧振電源，一個換能器，一個網架。三者請編號配套使用效果更佳，勿與其它超聲波混淆。

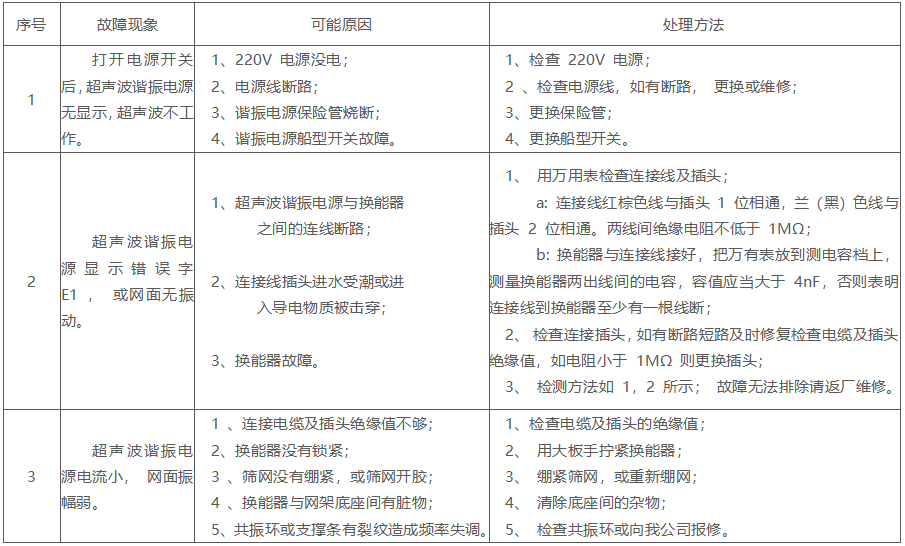

超聲波系統常見故障及處理：
